Aufbauanleitung für die Citizen Science Box

Material

ESP8266 Feather von Adafruit
LoRAWAN Wing mit MOSFET mit BME680: Layout-Datei zum Download (für EAGLE),
Trägerplatine : Layout-Datei zum Download (für EAGLE), Platine bestellen
Ultraschall-Sensor Maxbotix MB7369
Solar-Laderegler von Adafruit,Tutorial dazu zeigt, wie man die Temperaturpberwachung mittels Thermistor realisiert
Solarpanel 1W, 6V von Adafruit
LiPo-Akku 2200mAh, 3,7V, gibt es z.B. auch bei Adafruit
Gehäuse: Kunststoff-Industriegehäuse 7200-212 – darauf achten, dass es Gewindebuchsen hat und aus Polycarbonat ist
Klebeantennen ISM 868/915 MHz, 100mm, z.B. Molex 105262-0001
Mastbefestigung: Es gibt zu den Industriegehäusen passende Mastschellen – oder man nimmt eine Rohrschelle aus dem Baumarkt und befestigt das Gehäuse am Schaft des Ultraschallhorns
Silikon für die Fuge: aus dem Baumarkt, UV-beständig und wasserfest, erweiterter Temperaturbereich min. -20°C

Werkzeug

Bohrer
Gewindeschneider
Seitenschneider
Lötkolben
Kreppband

So baut man eine Citizen Science Box

Für den Eigenbau der Citizen Science Box ist etwas handwerkliches Geschick notwendig, vielleicht kann ein lokaler Makerspace unterstützen, falls es Schwierigkeiten gibt.

Die folgenden Bilderstrecken zeigen die wichtigsten Schritte. Mehr Details zum Bau der Box an sich (ohne Details zur speziellen Ausstattung als Flusspegelmess-Sensor) gibt es auf der englischsprachigen Projektseite bei Hackster.io.

Die zu erwartende Energieausbeute der Photovoltaik-Anlage der Box lässt sich vorab und kostenlos online berechnen.

In das fertige Kunststoffgehäuse sind eine Reihe von Löchern zu bohren. Das Solarpanel wird mittels Silikon auf das Gehäuse geklebt und die Fuge mit Silikon geschlossen.

Die Druckausgleichschraube sorgt für den einen Ausgleich des Druckes zwischen der Außenluft und dem Inneren der luftdicht geschlossenen Box. Ansonsten können durch die starke Erwärmung (bis 50°C!) im Innern und unter Umständen sehr niedrige Aussentemperaturen hohe Druckunterschiede entstehen, welche die Gummidichtung durchlässig machen, sodass am Ende Feuchtigkeit in die Box eindrigen könnte.

Citizen Science Box: Zusammenbau (5 Bilder)

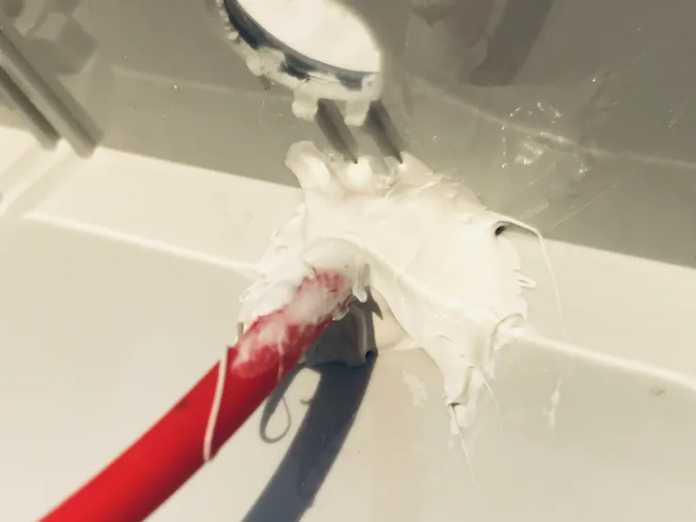

Silikon aus dem Baumarkt dichtet die Durchführungen ab, hier das Kabel zum Solarpanel.

Citizen Science Box: Trägerplatine bestücken (6 Bilder)

Buchsenleisten für die Feather und 3×2 Pfosten für die Aufnahme des Solar Lagereglers einlöten, aber vorher die Sperrdiode bestücken und dabei die, Polarität beachten – die Diode verhindert, dass in der Nacht das Solarpanel unbeabsichtigt zum Verbraucher wird.
