Neue Bauteile für Fritzing erstellen – so geht's
Seite 2: Bauteil in Fritzing anlegen
Der Workflow um neue Bauteile in Fritzing anzulegen, ist eher umständlich. Öffnen Sie ganz normal Fritzing. Es wird automatisch ein neues Projekt erzeugt. Wechseln Sie zur Ansicht Steckplatine. Dort ist bereits ein Breadboard eingefügt und markiert, so dass Sie es mit <Entf> einfach löschen können. Fügen Sie dann ein beliebiges Bauteil aus der Liste am rechten Rand ein – beispielsweise einen Widerstand.

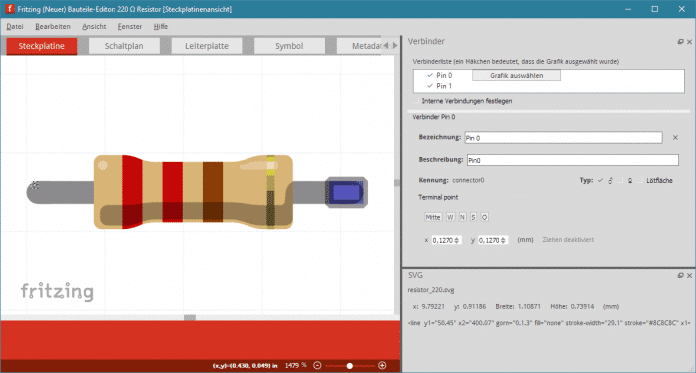

Bei markiertem Bauteil öffnen Sie Bauteil/Bearbeiten. Eventuell erscheint eine Warnmeldung zu biegsamen Anschlüssen, die Sie übergehen können und der Editor öffnet sich. Sie können mit der Maus über das Bild fahren und sehen, dass die verschiedenen Grafikelemente, aus denen das Symbol zusammengesetzt wurde, auswählbar sind.
Eigenes Bild laden
Das Bauteil soll gar nicht benutzt werden, es gibt nur keinen anderen Weg, den Editor zu öffnen. Deshalb wird als erstes die von Ihnen erstellte Grafik geladen: Datei/Bild zur Ansicht laden. Hinweise zur Schriftverwendung können Sie ebenfalls übergehen.
Von der vorherigen Grafik (Widerstand) sind eventuell noch einige Verbindungsmarkierungen zu sehen. Diese können Sie erst einmal ignorieren.
Da nur die Steckboardansicht erzeugt werden soll, wählen Sie unbedingt Ansicht/Nur diese Ansicht sichtbar machen.
Symbolgrafik

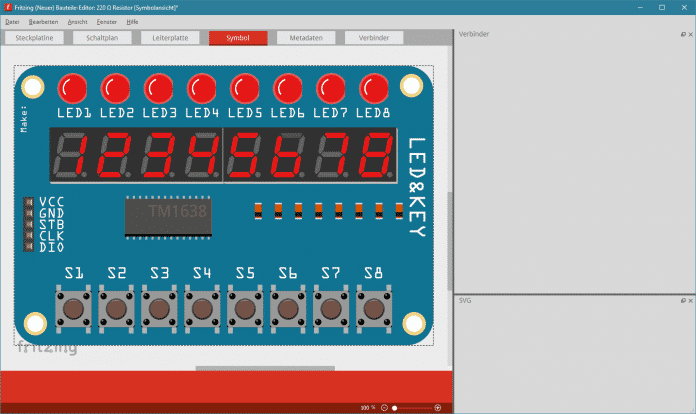

Wechseln Sie zur Registerkarte Symbol. Dort ist das kleine Vorschausymbol zu sehen, das in der Bauteilliste im regulären Fritzing-Editor zu sehen sein wird. Hier ist ebenfalls noch ein Widerstand zu sehen. Wählen Sie auch hier Datei/Bild zur Ansicht laden und wählen Sie Ihre eigene Grafik aus. Sie können die gleiche Grafik wie für die Steckplatinen-Ansicht oder eine andere nutzen.
Metadaten
Wechseln Sie auf die Registerkarte Metadaten. Dort können Sie Zusatzinfos zu dem neuen Bauteil eingeben. Füllen Sie die Felder aus oder löschen Sie Werte (bei Eigenschaften und Schlagwörter jeweils rechts aufs Kreuz klicken).
Verbindungen anlegen

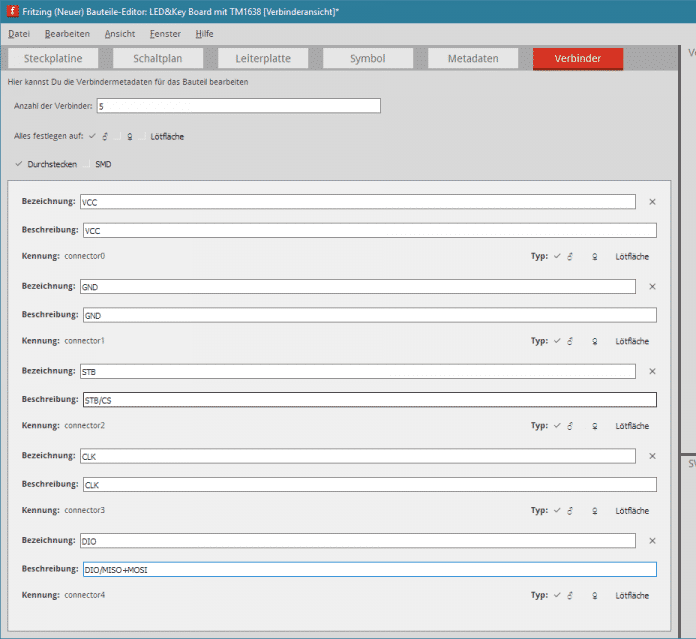

Wechseln Sie zur Registerkarte Verbinder. Hier geben Sie an, wie viele Pins es für eine Verbindung zu anderen Komponenten geben soll. Vom Widerstand mit seinen zwei Anschlüssen sind noch die Werte vorhanden.
Löschen Sie unbedingt sämtliche alten Verbinder (rechts auf Kreuz neben jedem Pin klicken). Ansonsten kann es zu Problemen kommen: Sie ordnen die alten Verbinder zwar neu zu, aber das wird nicht übernommen.Geben Sie bei Anzahl der Verbinder ein, wie viele Ihr Board hat: 5. Klicken Sie bei Alles festlegen auf das Symbol für männlich.
Die (neuen) Pins sind durchnummeriert. Um dem Benutzer später die Funktion der Pins zu verdeutlichen (mouse over), empfiehlt es sich, die Texte bei Bezeichnung und Beschreibung mit einer kurzen Funktionsbeschreibung zu füllen. Die Angaben können gleich sein und sich bei anderen Pins wiederholen.
Verbindungen zuordnen
Wechseln Sie wieder zur Ansicht Steckplatine. Dort sind rechts die angelegten Pins zu sehen. Diese müssen Sie jetzt einzelnen Grafikelemente zuweisen, damit der Anwender später vom Verbindungspunkt aus ein Kabel woanders hin verlegen kann.

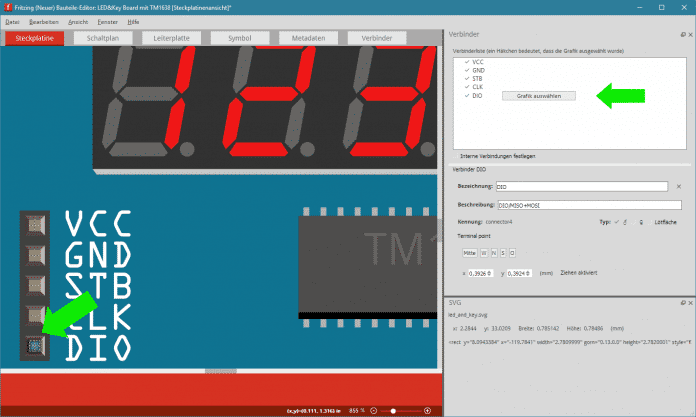

Wählen Sie rechts aus der Liste den zu bearbeitenden Verbinder aus. Im linken Bereich wird angezeigt, wo sich derzeit der "Greifpunkt" befindet. Klicken Sie auf Grafik auswählen und klicken Sie dann auf das Grafikelement, das als Greifpunkt (Ansatzpunkt für Kabel) dienen soll.Dieses Element wird farblich hervorgehoben und nach der Auswahl umrandet. Zoomen Sie eventuell in die Grafik, um die kleinen Flächen sicher zu treffen.
Bauteil speichern und testen
Wählen Sie Datei/Als neues Bauteil speichern. Sie werden aufgefordert, einen Präfix einzugeben: übernehmen Sie einfach die Vorgabe. Lassen Sie den Bauteileditor geöffnet und wechseln Sie zum normalen Fritzing-Editor. In der Rubrik MINE der Bauteilliste am rechten Rand ist nun Ihr neues Bauteil zu sehen. Der Widerstand, der als Ausgangsbauteil diente, ist ebenfalls noch zu sehen (und kann gelöscht werden)
Ziehen Sie Ihr Bauteil in den Hauptbereich und testen Sie, ob sich alle Pins verbinden lassen etc.
Wechseln Sie ggf. zum Fenster mit dem Bauteileditor und führen Sie weitere Änderungen durch. Mit Datei/Speichern können Sie die Änderungen im gleichen Bauteil sichern. Sie werden wieder nach einem Präfix gefragt: einfach OK drücken. Eventuelle werden Sie darauf hingewiesen, dass sich die Änderungen auf den geöffneten regulären Editor auswirken, was auch OK ist.
Durch die Arbeiten entstehen in den Ordnern unter C:\Users\<Name>\Documents\Fritzing\parts\svg\user\ zahlreiche Varianten. Diese sollten Sie nicht einfach löschen.
Bauteil exportieren
Sind Sie zufrieden, schließen Sie den Bauteileditor. Im Hauptfenster ist bei MINE Ihr Bauteil zu sehen. Klicken Sie mit der rechten Maustaste auf das Symbol, um das Kontextmenü zu öffnen. Wählen Sie Bauteil exportieren, um eine Fritzing-Bauteildatei (ZIP-Datei mit Suffix .fzpz) zu erstellen. Diese können Sie jetzt weitergeben.
Um die Bauteildatei woanders zu importieren, wählen Sie oben rechts in der Bauteilliste das kleine Menüsymbol aus (oder Rechtsklick auf der grauen Fläche in der Bauteilliste) und klicken auf Importieren.
Es gibt derzeit keine Methode für neue Nutzer, wie Sie das Bauteil bei Fritzing teilen können. Normalerweise sollte man es online posten können, aber die Möglichkeit, einen neuen Account anzulegen, funktioniert seit langem schon nicht mehr, da Google reCaptcha außer Funktion gesetzt hat. Ein anderer Weg könnte über Github gehen, wurde aber von uns nicht getestet.
