LED-Cube für 3D-Animationen
Seite 5: Steckkontakte für die Platine

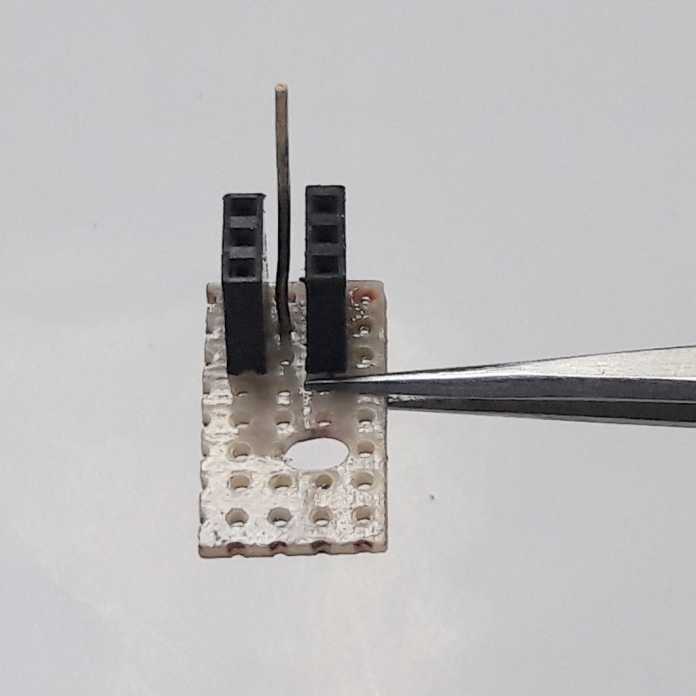

Um das Verlöten der LED-Säulen mit ihrer Basisplatine zu erleichtern, empfiehlt es sich, noch eine Halterung zu bauen. Dazu werden auf einem Reststück Lochrasterplatine zwei Reihen von je drei Federkontakten verlötet – die gleichen, die auch auf der Grundplatte verbaut sind.
In der Mitte zwischen den Federkontaktleisten ist ein stärkerer Schaltdraht mit etwa 3cm Länge einzulöten, der als Abstandshalter zwischen der Säulenplatine und der untersten LED fungieren wird.
Für die Säulenplatine wird ein 3×3-Lochstreifenplatinenstück genommen. In der Mitte, wo auch der Abstandsdraht der Halterung hindurchgeht, wird die Leiterbahn unterbrochen. Der Zusammenbau ist in den nachstehenden Bildern zu sehen. Die Halterung spannt man am besten in einen Schraubstock.
LED-Cube – Säulen-Steckkontakte für die Platine (4 Bilder)
Jetzt kann man die Schaltdrähte mit der Säulenplatine verlöten. Von den beiden Drähten ist der Minuspol/Masse/GND derjenige, der an den LED-Markierungen angelötet ist. Die Seite der Platine, an der er verlötet ist, zur Orientierung mit einem Filzstift blau markieren. Die gegenüberliegende Seite ist der Pluspol (+5V) und wird rot markiert.
Kupferlackdraht verzinnen
Für die Datenverkabelung wird Kupferlackdraht mit 0,1mm Durchmesser verwendet. Pro Säule braucht man:
- 4 Stücke 20mm lang für die Verbindung der LEDs untereinander (Datenausgang zu Dateneingang)
- 1 Stück 10mm lang für die Verbindung Platine zur untersten LED (Dateneingang)
- 1 Stück 75mm lang für die Verbindung Platine zur obersten LED (Datenausgang).
Die abgeschnittenen Stücke müssen an den Enden verzinnt werden, bevor sie an die LEDs angelötet werden können.
Datenverdrahtung der LED-Säule
Die LED-Säule spannt man am besten vorsichtig in einen kleinen Schraubstock. Ideal ist ein nach allen Seiten schwenkbarer Typ.
Zuerst werden die Datenanschlüsse der LEDs verzinnt, dann die Kupferlackdrahtstücke angelötet. Die Verschaltung ist in den nachstehenden Bildern zu sehen. Da die LEDs diagonal, auf der Platine aber gerade verlötet sind, kann man durch leichtes Drehen an der untersten LED die Kanten der LEDs in der Säule und ihrer Grundplatine parallel ausrichten.
