EasyEDA: Leiterplatte gestalten
EasyEDA ist eine leistungsstarke Online-Plattform für das Schaltplan- und Leiterplattendesign. Im zweiten Teil unseres Tutorials entwickeln wir aus dem entworfenen Schaltplan eine Leiterplatte.
- Florian Schäffer

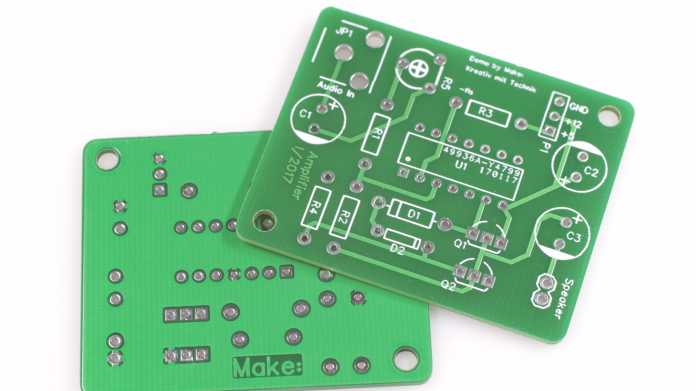

Im ersten Teil haben wir gezeigt, wie man in EasyEDA einen Schaltplan zeichnet. Im zweiten Teil entwerfen wir auf Basis dieses Schaltplans eine Leiterplatte, die dann anschließend professionell gefertigt werden kann.
Schaltplan öffnen und konvertieren
Melden Sie sich bei EasyEDA an und öffnen Sie den von Ihnen gezeichneten Schaltplan im Editor oder importieren Sie den von uns vorbereiteten.
Wählen Sie aus der Symbolleiste beim Platinen-Symbol den Menüeintrag Convert Project to PCB. Daraufhin wird ein neues Arbeitsblatt erstellt und in diesem die Platinenansicht gezeigt.
Sollte es bei der Konvertierung zu Problemen kommen, werden Ihnen diese angezeigt und Sie müssen sie korrigieren und die Konvertierung neu starten. Typische Fehler sind falsche oder fehlende Bauteile oder Bauteile für die es keine Platinendarstellung gibt (Package), vgl.: Bauteile aus Bibliothek nutzen..
